13.トリガーユニットの取り外し
インナーバレルを交換する際、もしアウターバレルに入らない場合は、アウターとトリガーユニットをいったん取り外し、一緒にまとめて組み込むと良いでしょう。

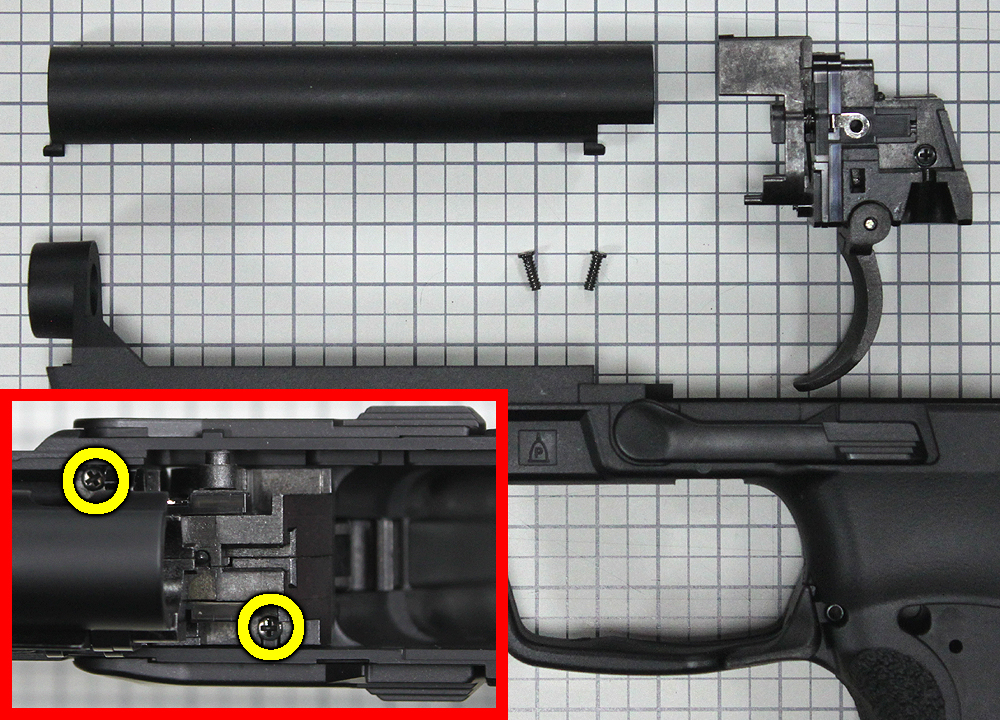

ネジ二本(○印)を外すだけで、トリガーユニットとアウターバレルは取り外し出来ます。アウターバレルは前後に爪が付いているので、組み込みの際はマズル･フレームの穴と合わせてください。
|
14.トリガーユニットの分解

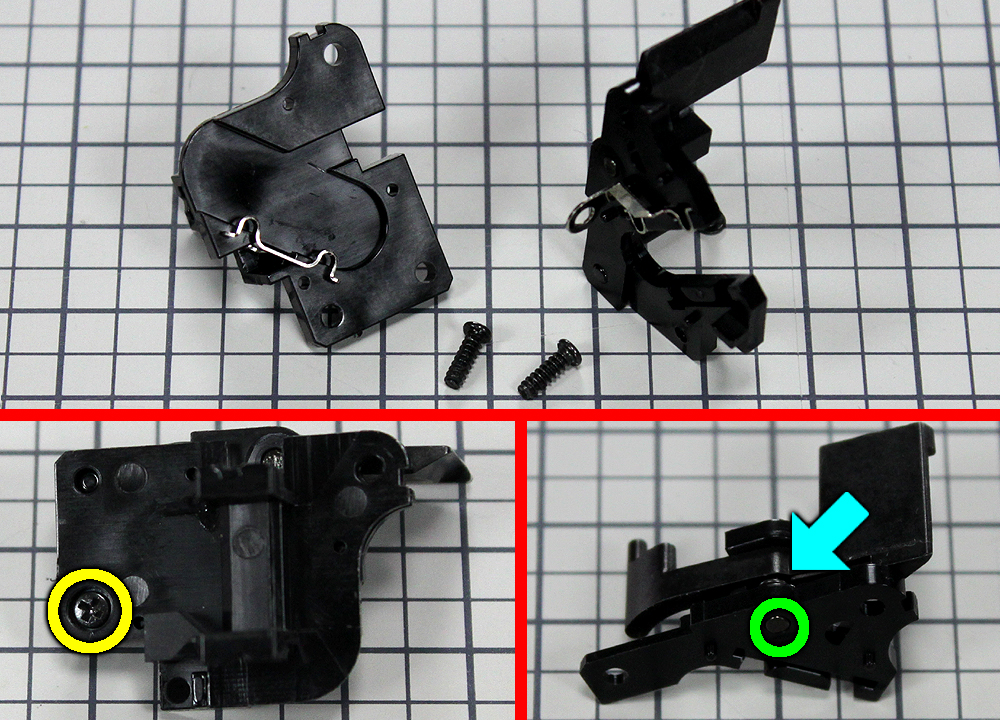

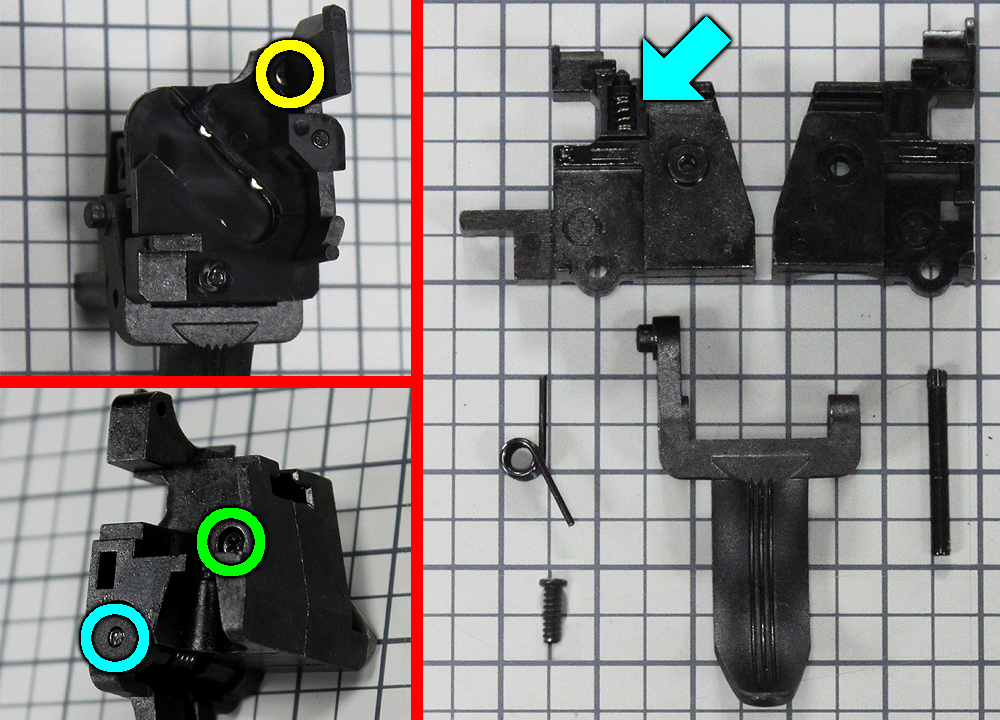

○印のネジを外すと、トリガーユニットと本体コネクターを分離出来ます。さらに○印のネジを外し○印のシャフトを(抜け防止スリットがあるので必ず)奥側へ押し出すと、トリガーが下に抜け、トリガーユニットを左右に分解することが出来ます。
トリガーにはキックバネが付いているので、←印の小さなバネ共々、紛失に注意してください(組み込み忘れにも)。
|
15.本体コネクターの分解
背面にあるネジ(○印)を外すと、本体コネクターを分解することが出来ます。
○印にあるシャフトを抜くことでさらにバッテリーリリースレバーを取り外すことが出来ますが、↓印に入っているキックバネが小さく紛失しやすいので注意してください。
以上で、電動ハンドガン HK45の分解・組み立て説明を終了いたします。 |
