はじめまして。

電動ハンドガングロック18c で給弾不良が起きて直し方が分からずご教授頂けましたら助かります。

症状:ノーマルマガジンでも100連でもし下から軽く押さえ上げるようにすると給弾し、離すと1.2発で給弾不良になってしまいます。
かさまししようとマガジンのくぼみにアルミテープを貼ったのですが
効果なし、、、、分解歴はありますがメカボまでは開けてません。
チャンバー周り、ノズル周りだけやりましたが、グリスアップもパッキンにはつけていません。また、マガジンは100連は新品で一週間前くらいに買いました。ノーマルは軽く分解し、清掃シリコンアップしております。

押さえ上げずに給弾不良を直す方法があれば教えて頂きたくおもいます。
よろしくお願い申し上げます。

編集

初心者さん、はじめまして。当サイトの管理人・南木です。

電動拳銃工房では、電動ハンドガンの給弾不良対策記事を掲載しています。まずはこちらの記事を参考に、対策を行ってください。

給弾不良対策記事
http://den-ken.net/seibi/kyudan1.html

これらの対策を行っても直らない場合は、それぞれの対策がどのように機能しなかったのかも合わせて再度お知らせください。

また100連マガジンは新品だとわかりましたが、銃本体の状態が分かりませんので、銃本体の状態も合わせて詳しくお知らせください。

それでは、記事の対策で直ることをお祈りしております。

南木

編集

ご返信ありがとうございます。
この記事や過去ログを拝見させて頂き、直してみようとしたのですが、なかなか原因がわからなくて、、、銃本体とノーマルマガジンは新品購入し、月2.回くらいのサバゲで3年くらい使用しています。チャンバーパッキン、ノズルのゴムなどはかえたのですが、、、、あとはマガジンキャッチかなぁ？と思っているのですが、、、

引き続きご教授お願いできたら助かります。よろしくお願い申し上げます。

編集

初心者さん、こんにちは。南木です。

「直してみようとした」とのことですが、紹介した記事の作業内容は全てされましたか？　その際に、記事の内容に対して初心者さんのG18Cはどのような状態でしたか？

前回も説明しましたが、対策を行っても直らない場合は、それぞれの対策がどのように機能しなかったのかも合わせてちゃんと分かるようにお知らせください。

現物を見ることができず、また文章でも十分に説明してもらえない現状では、適切なアドバイスは行えません。

南木

編集

お世話になっております。
山本と申します。
同様の症状が私にも発生したのでこのスレッドお借りします。

マガジンを下から押し込み続けている間は給弾され、発射できます。
本体を分解、塗装したのを境に症状が発生し始めました。
マガジンリリースも分解し、ついでに洗浄も行いました。

持っているマガジンで全て同じ症状でしたので本体に原因があることは明らかでしたが、まずは簡単にチェックできるマガジンの清掃から始めましたが解消しませんでした。

次に本体を簡単に分解しチェックをしました。
マガジンとチャンバーの間1.5〜2mmほどの隙間がありました。
ただ刺しただけではBB弾はリリースされず、押し込むことでバラバラ！と飛び出してくる事がわかりました。
正常なグロック18cのチャンバーとマガジンのクリアランスは何ミリなのかデータをお持ちではありませんか？ご存知でしたらご教授願いたいのですが…

編集

山本さん、こんにちは。当サイトの管理人・南木です。

給弾不良とのことですが、山本さんの予想されるようにマガジンのBBストッパーと、チャンバー側のBBストッパーを押す突起との間のクリアランス(隙間)が広がりすぎているように思えますね。

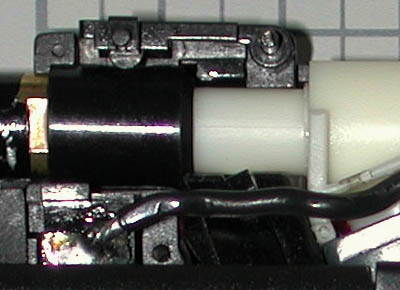

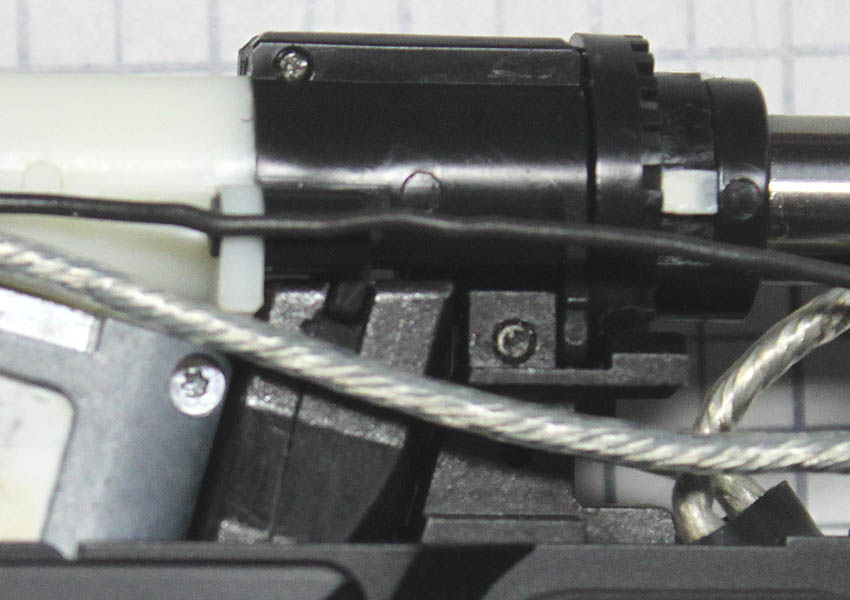

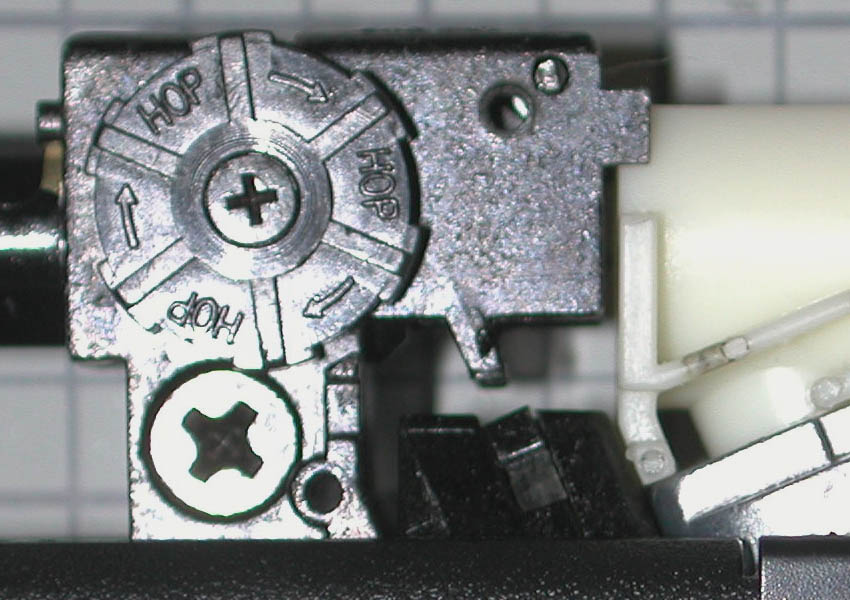

具体的に何ミリというのは難しいので、昔撮った写真をアップしてみました。写真を参考に、お手元のG18Cと比べてみて欲しいと思います。

もし隙間が広がってる場合、いろいろ可能性は考えられますが、過去にはチャンバーを固定するシャフトを入れ忘れていたとか、リポ化した際にバッテリー端子を外していたとか、そんな凡ミスもありましたのでより具体的な状況(銃の状態)をお知らせいただけるとアドバイスする側としても助かります。

もし写真が助けにならないようであれば、再度ご連絡ください。

南木

編集

早速のご返答大変感謝致します。
画像を添付できる事を今知りました。昨日の作業中にちゃんと撮影しておけば良かったです。

南木さんの物と比較すると、自分の物は明らかにクリアランスが広すぎる事がわかりました。

説明書にある部品構成図にてチェックをしましたが、忘れ物はありませんでした。

すみません、バッテリーの端子を付け忘れたとの事ですが、どこの事でしょうか…？
マガジンの着座にどの様な影響があったのでしょうか…？


・マガジンリリースの摩耗チェックをしました。0.1mmほどのマガジンの跡がついていました。

・マガジン側のBBリリースにはチャンバーの突起による摩耗がありました
個体によって摩耗具合は違い、全てのマガジンで給弾不良するので、本件への影響は無さそうだと思いました。
新品との比較をしていないのですが、最もひどい物は0.2mmほどの深さだと思います。

本日から始まる出張地獄が終わってから再度チャレンジしようと思っているので、また写真などを含めて相談させて下さい。
よろしくお願い致します。

編集

山本さん、こんにちは。南木です。

バッテリー端子の付け忘れについては、以下のページをご覧ください。

リポ化の改造説明ページ
http://den-ken.net/kaizou/jhan502.html

Q&Aのリンク先
http://den-ken.net/keiji/patio/patio.cgi?read=434&ukey=0


チャンバーの着座位置がズレてしまい、それにともないマガジンの着座もズレて、最終的に隙間が出来て給弾不良になるという症状です。


お仕事、ご苦労様です。仕事がひと段落つき、落ち着いたら原因究明に気を向けてみてください。写真等詳細な情報があればより詳しくアドバイスができるかもしれませんので、いつでもお気軽にご質問ください。

南木

編集

お世話になっております。山本です。

帰宅したので修理をしました。
無事給弾不良は改善されました。

画像が大きくアップロードできなかったのでファイルなうと言う外部サイトを利用しています。申し訳ありません。

https://d.kuku.lu/bv6k3yxg2

まず、マガジンの刺さりが甘いのでBBリリースが押し切られていない事が給弾不良の原因だと仮定しました。

そこで、
�@マガジンキャッチの嵩増し
�Aバッテリーコネクターをしっかり取り付ける
上記2点の作業が効果的でした。

�@マガジンキャッチの摩耗は微小でありますが、そもそもキャッチが厚くなればマガジンの位置上げには有効だと考えました。ティッシュペーパーを小さく切りアロンアルファで固めました。大体4プライほど貼り込みました。本体とマガジンキャッチのクリアランスがかなりタイトなのでキャッチを厚くすると干渉し始めます。
そこでダイヤモンドヤスリで滑らかに研いで少しだけ擦れるくらいのクリアランスに合わせました。

この作業だけでもだいぶマガジンの位置が上がりましたが、何故かチャンバーに遊びがあり、BBリリースの押され具合が不安定でした。

�Aおそらく今まではチャンバーとバッテリーコネクターが斜めに装着されていました。
ビスの座が樹脂である事、コネクターも樹脂であることによりビスを締めつけてもコネクターが正常な位置に座らなかったのだと思います。
ビスにトルクを掛ける前にチャンバーとコネクターを指で握り込み、充分に密着させる事で、チャンバーとコネクターが本体のインローに設計通り収まり、チャンバーのガタを減らすことができたのだと思います。

分解、組み立て後に発生した不具合なので�Aのバッテリーコネクターの装着が不適切だった事が原因だと結論付けました。

電動グロック18cで同様の症状に困っている方の助けになれば幸いです…。

編集

山本さん、こんにちは。南木です。

詳細な報告をくださり、ありがとうございます。また無事に問題が解決できたようで、安心いたしました。

マガジンキャッチにしろ、バッテリーコネクターの位置にしろ、ほんのちょっとしたことで調子が悪くなるため、原因を見つけるのも難しかったと思いますが、山本さんの推察が見事に当たりましたね。

今後も何かございましたら(何も無い方が良いのですが)、またお気軽にご相談ください。

南木
